GPR georradar

Cómo funciona un sistema universal de radar de penetración terrestre (GPR) en aire y tierra

Los principios físicos permanecen iguales tanto si el GPR se monta en un dron como si se opera desde el suelo.

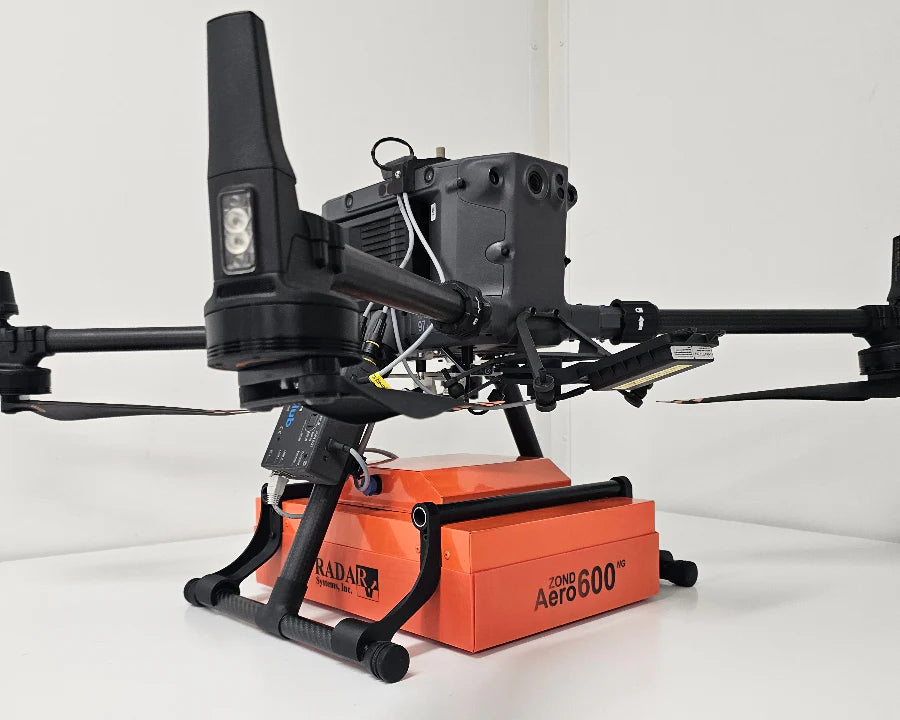

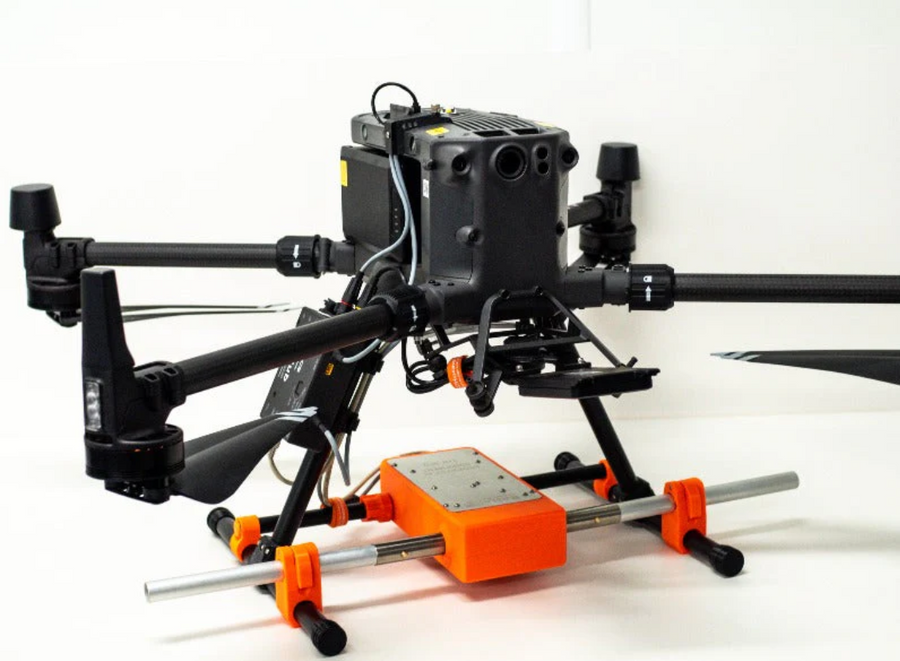

• El sistema GPR basado en UAV vuela a baja altura y de forma estable, manteniendo una altura constante de la antena sobre la superficie para asegurar la penetración del subsuelo y la calidad de los datos.

• El transmisor de radar emite pulsos electromagnéticos cortos dirigidos hacia el suelo.

• Estos pulsos viajan a través de los materiales del subsuelo, donde su velocidad y atenuación están determinadas por la permitividad dieléctrica y la conductividad de cada material.
• Cuando un pulso encuentra un objeto enterrado o un límite entre materiales con diferentes propiedades, parte de la energía se refleja hacia arriba, mientras que el resto continúa propagándose a mayor profundidad.
• La antena receptora captura estos ecos de retorno, registrando tanto su amplitud como el tiempo de recorrido de ida y vuelta.
• El GPR procesa y transmite los datos en bruto, mientras que el computador de a bordo SkyHub registra estos datos junto con lecturas de GNSS y altímetro, asegurando que cada traza esté correctamente marcada en tiempo y georreferenciada.
• Posteriormente, software de procesamiento como GeoHammer, Prism2 o Geolitix convierte las trazas registradas en radargramas (perfiles del subsuelo), donde las hipérbolas y contrastes revelan interfaces enterradas, objetos o cavidades.
• Finalmente, las profundidades se calculan a partir del tiempo de recorrido de la señal y de la velocidad estimada de la onda dentro del material analizado.
