Georradar GPR y Radar de Penetración Terrestre en México

Drones Pro México integra sistemas profesionales de georradar GPR para levantamientos aerotransportados y terrestres en minería, geofísica, ingeniería, construcción, arqueología e investigación del subsuelo.

Ofrecemos soluciones Zond Aero, RadarTeam y sistemas GPR integrados con plataformas DJI Matrice e Inspired Flight, posicionamiento GNSS/RTK, software de adquisición y procesamiento, capacitación, puesta en marcha y soporte técnico en México.

Seleccionamos la frecuencia, plataforma y configuración de acuerdo con la profundidad de investigación, resolución requerida, tipo de terreno y entregables del proyecto.

Cómo elegir un sistema GPR

La selección de un sistema de radar de penetración terrestre (GPR) no debe realizarse únicamente por profundidad. La frecuencia de la antena, las propiedades electromagnéticas del terreno, el tamaño y profundidad del objetivo, la plataforma de adquisición y la resolución requerida determinan qué sistema resulta más adecuado para cada proyecto.

Drones Pro México integra soluciones GPR aerotransportadas y terrestres para minería, geofísica, ingeniería, infraestructura, arqueología e investigación. Antes de recomendar un equipo evaluamos el objetivo del estudio y las condiciones reales de adquisición.

Mayor frecuencia Mayor resolución para identificar objetivos pequeños o superficiales, pero normalmente menor profundidad de investigación.
Menor frecuencia Mayor potencial de penetración para estructuras grandes o profundas, sacrificando resolución.
El terreno importa Suelos conductivos, húmedos o con ciertos contenidos minerales pueden reducir significativamente la penetración del radar.
El objetivo define el sistema Profundidad, dimensiones, material esperado, terreno y entregables deben evaluarse antes de seleccionar la frecuencia.

Comparación de sistemas Zond Aero

Sistema Frecuencia Enfoque principal Ver sistema
Zond Aero 1000 1000 MHz Alta resolución y objetivos relativamente superficiales. Adecuado cuando el detalle tiene mayor prioridad que la profundidad. Zond Aero 1000 GPR
Zond Aero 600 600 MHz Equilibrio entre resolución y penetración en una plataforma compacta, incluyendo integración con DJI Matrice 400. Zond Aero 600 GPR
Zond Aero 500 500 MHz Geofísica, infraestructura, arqueología, geotecnia y estudios generales del subsuelo. Zond Aero 500 GPR
Zond Aero LF 100 / 150 / 300 MHz Investigación de mayor profundidad, estructuras de mayor escala, minería, geología y aplicaciones de baja frecuencia. Zond Aero LF GPR
Importante: la profundidad real depende de la conductividad y humedad del terreno, frecuencia utilizada, altura de la antena, geometría del levantamiento, tamaño del objetivo y calidad de adquisición. No debe seleccionarse un sistema únicamente con base en una profundidad nominal.

Si no sabes qué frecuencia o configuración necesitas, Drones Pro México puede evaluar las condiciones de tu proyecto y recomendar una solución GPR aerotransportada o terrestre.

GPR aerotransportado vs GPR terrestre

Un mismo objetivo geofísico puede requerir una metodología diferente dependiendo del terreno, profundidad, accesibilidad, tamaño del área y resolución necesaria. Drones Pro México integra soluciones de GPR con drones y georradar terrestre para seleccionar el método más adecuado para cada proyecto.

GPR aerotransportado con drones

El GPR aerotransportado permite adquirir información del subsuelo utilizando plataformas UAV industriales. Es especialmente útil cuando se requiere cubrir áreas abiertas, reducir la exposición del personal o trabajar sobre superficies donde el desplazamiento terrestre resulta difícil.

Ideal para:
  • Áreas extensas y abiertas.
  • Terrenos de difícil acceso.
  • Zonas potencialmente peligrosas para operadores.
  • Minería y exploración.
  • Geofísica y estratigrafía.
  • Investigación de cavidades y estructuras.
  • Glaciología y superficies complejas.

En operación UAV, la altura de la antena respecto al terreno es crítica. La configuración puede integrar planeación de misión, SkyHub, UgCS, altímetros y True Terrain Following para mantener una geometría de adquisición consistente.

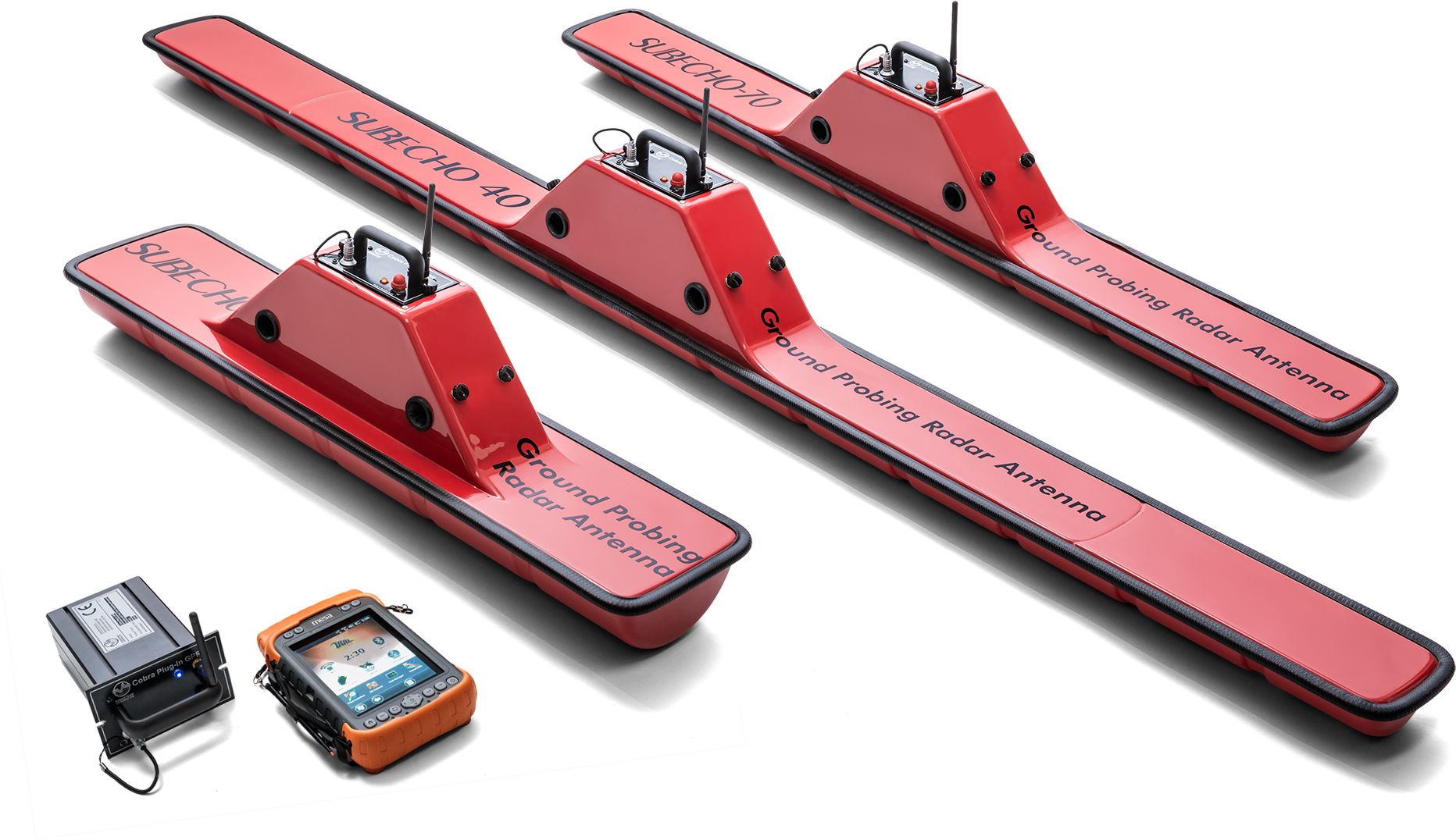

GPR terrestre

El GPR terrestre mantiene la antena directamente sobre o muy próxima a la superficie, lo que permite maximizar la energía transmitida al terreno y obtener una geometría de adquisición controlada.

Ideal para:
  • Detección de tuberías y servicios enterrados.
  • Ingeniería y construcción.
  • Áreas urbanas.
  • Espacios confinados.
  • Arqueología.
  • Geotecnia.
  • Perfiles de alta densidad.
  • Zonas donde no es viable operar un dron.

Las configuraciones terrestres pueden integrar carros de levantamiento, unidades de control y posicionamiento preciso GNSS/RTK.

Drones Pro México puede integrar una Juniper Mesa 4 Geo con RTK como unidad de mando y georreferenciación para proyectos que requieran posicionamiento de alta precisión.

¿Cuál método es mejor?
No existe una respuesta universal. El sistema debe seleccionarse de acuerdo con profundidad, resolución, conductividad del terreno, tamaño del objetivo, accesibilidad, cobertura requerida y entregables del proyecto. En algunos estudios incluso puede ser conveniente combinar adquisición aerotransportada y terrestre.

Aplicaciones del georradar GPR

El radar de penetración terrestre (GPR) permite investigar estructuras, interfaces y anomalías del subsuelo mediante un método geofísico no destructivo. La frecuencia, metodología de adquisición y plataforma deben seleccionarse según la profundidad esperada, tamaño del objetivo, propiedades del terreno y resolución requerida.

Minería y exploración

El GPR puede complementar programas de exploración y caracterización geofísica mediante la detección de cambios, interfaces y anomalías del subsuelo.

  • Estratigrafía y estructuras.
  • Cavidades y vacíos.
  • Investigación de zonas de interés.
  • Caracterización geofísica complementaria.
  • Levantamientos UAV en zonas de acceso complejo.
Explorar soluciones para minería

Detección de utilidades e infraestructura enterrada

El georradar puede utilizarse para localizar anomalías compatibles con servicios e infraestructura enterrada sin necesidad de excavación previa.

  • Tuberías.
  • Cables y conducciones.
  • Drenajes.
  • Cambios de material.
  • Infraestructura subterránea.
Ver aplicaciones GPR para subsuelo

Geofísica y caracterización del subsuelo

El GPR forma parte de los métodos geofísicos utilizados para estudiar interfaces, estructuras y contrastes electromagnéticos presentes debajo de la superficie.

  • Estratigrafía.
  • Interfaces geológicas.
  • Cavidades.
  • Anomalías del subsuelo.
  • Perfiles geofísicos georreferenciados.
Explorar soluciones de geofísica GPR

Ingeniería, construcción y geotecnia

La información GPR puede complementar estudios técnicos antes, durante o después de proyectos de infraestructura e ingeniería.

  • Reconocimiento del subsuelo.
  • Investigación de anomalías.
  • Servicios enterrados.
  • Evaluación preliminar de áreas.
  • Apoyo a estudios geotécnicos.
Ver aplicaciones de ingeniería

Arqueología y prospección no invasiva

El GPR permite investigar sitios arqueológicos sin excavación directa mediante la identificación de reflexiones y anomalías que pueden indicar estructuras o cambios en el subsuelo.

  • Estructuras enterradas.
  • Muros y cimentaciones.
  • Cavidades.
  • Cambios estratigráficos.
  • Planeación previa a excavación.
Explorar casos de uso profesionales

Investigación, universidades y desarrollo tecnológico

Los sistemas GPR permiten desarrollar metodologías de investigación aplicada, geofísica experimental y análisis del subsuelo utilizando configuraciones terrestres o aerotransportadas.

  • Investigación geofísica.
  • Desarrollo de metodologías UAV.
  • Evaluación multifrecuencia.
  • Procesamiento e interpretación.
  • Formación técnica especializada.
Consultar recursos técnicos GPR
Un mismo problema puede requerir diferentes frecuencias o metodologías.
Drones Pro México evalúa el objetivo, profundidad, dimensiones esperadas, conductividad del terreno, plataforma UAV o terrestre, posicionamiento GNSS/RTK, software, procesamiento y entregables antes de recomendar una configuración GPR.
